進料尺寸：≤40mm
生產能力：3-36t/h
成品粒度：0.038-0.8mm
適用物料：石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等
服務熱線：0371-67999188
獲取優惠報價型號齊全可定制，歡迎來廠參觀
國家環保標準
超壓梯形磨是采用了梯形工作面、柔性連接、磨輥聯動增壓等技術的一款新型、節能的高細制粉設備。優點在于解決了粉碎時漏料現象的發生，提高了粉碎效率。消除了粉碎時對主軸的沖擊力，延長了磨輥主軸的使用壽命。大大提高了選粉精度和效率。減小了磨機、選粉機相互之間振動的傳遞，消除了共振現象。主要適用于冶金、建材、化工、礦山、高速公路、水利水電、耐火材料、鋼鐵等行業，適宜粉磨莫氏硬度9級以下，濕度10%以下的各種非易燃易爆物料。
超壓梯形磨粉機介紹視頻

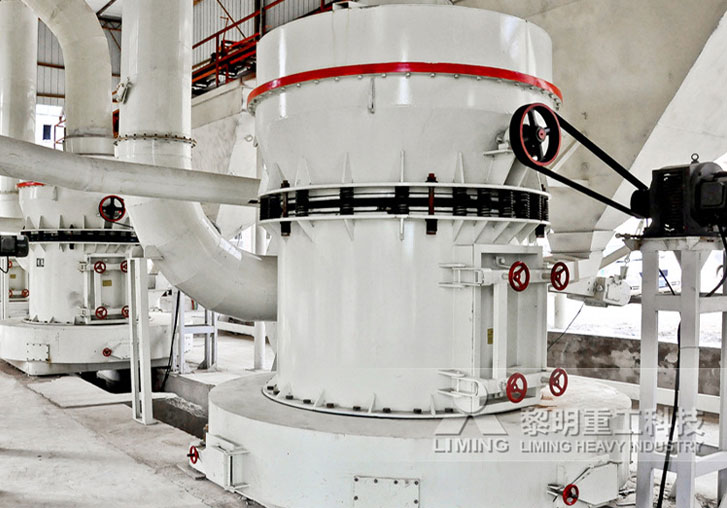

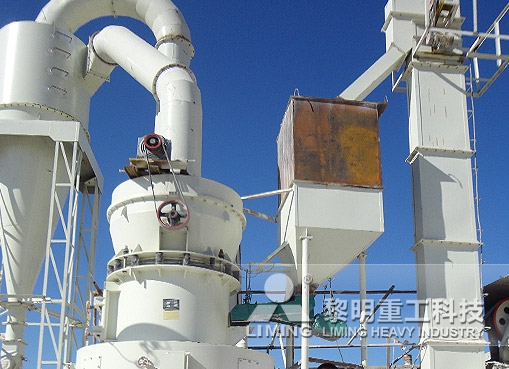

超壓梯形磨粉機圖片

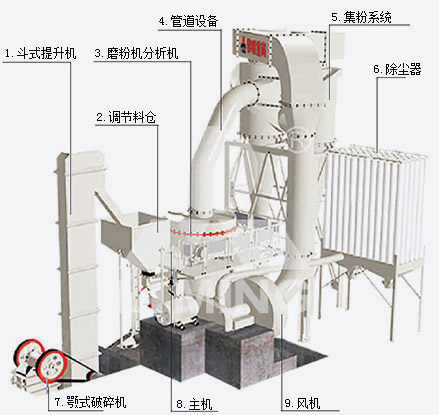

超壓梯形磨由主機、高密度選粉機、連接管道、離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。
大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經電磁振動給料機將物料均勻定量連續地送入主機磨室內進行研磨。粉磨后的物料被風機氣流送入選粉機內進行分級，在選粉機葉輪的作用下，不符合細度要求的物料落入磨室內重新碾磨，符合細度要求的物料則隨氣流經管道進入旋風集粉器內，進行分離收集，經排料裝置排出即為成品粉體。分離后的氣流通過旋風集粉器上端回風管進入風機。該系統屬于閉路循環系統，并在正負壓狀態下運行。
1、主機和選粉機采用軟聯結，減震彈簧與密封帶既減輕了設備的振動和噪音，也避免了主機與選粉機的共振。
2、平衡加壓彈簧，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，避免了大塊物料對主軸和軸承的損耗，提高了設備的使用壽命。
3、磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
4、選粉機采用高密度、高精度的葉輪裝置，選粉效率高、成品細度可任意調節，滿足用戶不同用途需求，一機多用。

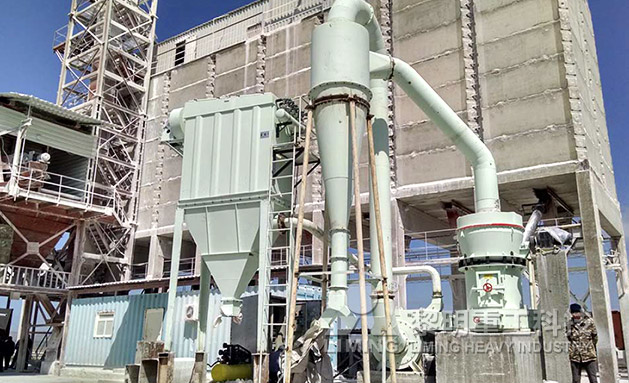

烏茲別克斯坦熟石灰加工項目生產線

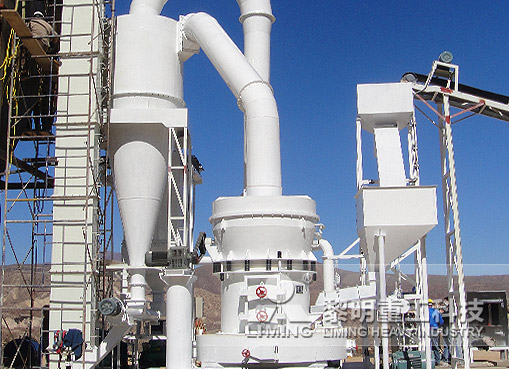

南方某市方解石制粉項目TGM130梯形磨

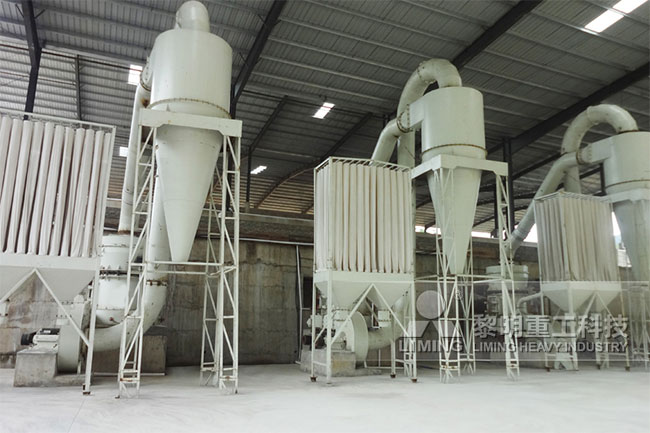

俄羅斯喀山石灰石加工項目生產線
| 型號 Model 技術參數 Specification 名稱 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
| 最大進料尺寸 | 25 | 30 | 35 | 40 | |
| 成品粒度 Final size(mm) |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
0.8-0.045 最細可達0.038 |
|
| 主機轉速(r/min) | 130 | 103 | 82 | 66 | |
| 磨輥 Roller |
數量(Piece) | 4 | 5 | 6 | 6 |
| 直徑 | Φ310 | Φ410 | Φ440 | Φ540 | |
| 高度 | 170 | 210 | 270 | 280 | |
| 磨環 Ring |
直徑 | Φ1050 | Φ1400 | Φ1750 | Φ2050 |
| 高度 | 170 | 210 | 270 | 280 | |
| 電機功率 Power (KW) |
主機功率(KW) | 37 | 75 | 132 | 200 |
| 風機功率(KW) | 37 | 75 | 132 | 200 | |
| 分析機功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
| 處理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
| 外型尺寸 | 7325×7521×8200 | 8802×7505×9695 | 13025×7169×8355 | 16000×9400×9300 | |
| 重量 Weight(t) | 16 | 26.1 | 38 | 50 | |
| 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 | |||||
